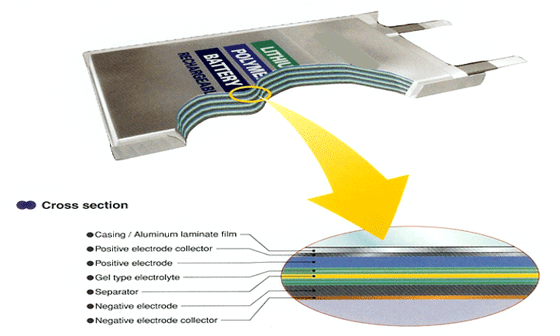

Lithium Polymer




ITEM

Nominal
 Capacity(mAh)

Dimension

Thickness(mm)

Width(mm)

Height(mm)

2248 Series

342248

300

3.4±0.1

22.0

48.0

552248

500

5.5±0.1

22.0

48.0

632248

600

6.3±0.1

22.0

48.0

3240 Series

303240

300

3.0±0.1

32.0

40.0

413240

450

4.1±0.1

32.0

40.0

523240

600

5.2±0.1

32.0

40.0

3542 Series

303542

350

3.0±0.1

35.0

42.0

523542

700

5.2±0.1

35.0

42.0

623542

850

6.2±0.1

35.0

42.0

4346 Series

374346

700

3.7±0.1

43.0

46.0

484346

900

4.8±0.1

43.0

46.0

554346

1050

5.5±0.1

43.0

46.0

3562 Series

373562

800

3.7±0.1

35.0

62.0

413562

850

4.1±0.1

35.0

62.0

483562

1050

4.8±0.1

35.0

62.0

4269 Series

444269

1350

4.4±0.1

42.0

69.0

484269

1500

4.8±0.1

42.0

69.0

5585 Series

305585

1500

3.0±0.1

55.0

85.0

415585

2100

4.1±0.1

55.0

85.0

5690 Series

305690

1600

3.0±0.1

56.0

90.0

415690

2300

4.1±0.1

56.0

90.0

485690

2800

4.8±0.1

56.0

90.0

6060 Series

376060

1400

3.7±0.1

60.0

60.0

446060

1700

4.4±0.1

60.0

60.0

526060

2000

5.2±0.1

60.0

60.0

3090 Series

373090

1000

3.7±0.1

30.0

90.0

523090

1500

5.2±0.1

30.0

90.0

633090

1800

6.3±0.1

30.0

90.0

6495 Series

346495

2250

3.4±0.1

64.0

95.0

486495

3400

4.8±0.1

64.0

95.0

556495

4000

5.5±0.1

64.0

95.0

38110 Series

4838110

2250

4.8±0.1

38.0

110.0

5938110

2850

5.9±0.1

38.0

110.0

6638110

3200

6.6±0.1

38.0

110.0

Common Specification

Nominal  Voltage

3.7V

Charge Condition

Max.Current
Voltage

1.0 Capacity

4.2V ± 0.03V

Discharge Condition

Max.Current
Voltage

2.0 Capacity

3.0V

Operating Temperature

Charge
Discharge

0℃ ~ 45℃

-20℃ ~ 60℃

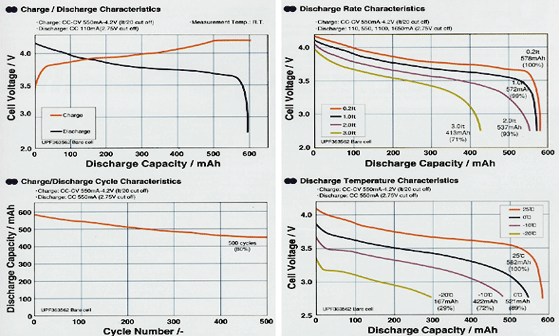

전지기본용어 설명

1) 정격용량 (Rated Capacity)이란 ?

리튬폴리머 전지의 정격용량이란 만충전된 전지를 규정된 전류조건으로 연속 방전시켜 규정된
방전 종지전압까지 도달하였을 때 발현되는 전기량 또는 에너지량을 말한다. 이때의 정격용량을
Ah 혹은 mAh로 표기하고, 에너지량은 Wh로 표기하게 된다.

Wh = 정격용량 (Ah) × 방전 종지전압까지의 평균전압 (V)
Ah = 규정 방전전류 (A) × 방전 종지전압까지의 연속 방전시간 (h)

2) 수명 특성(Cycle Life Characteristics)이란?

대부분의 2 차 전지는 충방전을 계속하면서 용량이 줄어든다. 예를 들어, 초기에는 1000 mAh 이었던 전지의 용량이 몇백번 충방전을 거듭하면서, 700, 600, 500 mAh 로 줄어든다. 일반적으로, cycle life 는 초기용량의 80~60 % 수준까지 용량이 줄어들었을 때의 충방전 횟수로 정의한다. 예를 들어 cycle life 가 500 회라고 하면, 500 쓰면 용량이 줄어들어 전지를 교체해야 하는 것으로 알고 있는데 사실은 그렇지가 않다. 500 회란 것은 100 % DOD 에서 500 회라는 것을 의미한다.
즉 DOD 는 방전심도(Depth Of Discharge) 의 약자로서, 용량이 1000mAh 라고 하면, 1000mAh 를 100 % 다 소진하고, 충전했을 때의 cycle life 를 의미한다. 그러나, 실제는 50-80 % 사용하고 충전하는 것이 일반적이다. 이러한 방전 운용 조건에 따라 cycle life 는 몇배 정도 증가된다. 다음 장에 이러한 방전운용조건에 따른 Kokam SLPB의 수명특성자료를 나타내었다.

전심도(DOD)에 따른 수명특성 결과

ITEMS

Criteria

Calculated
Cycle Life

Description

Remarks

DOD100%1)



> 1,400 cycles

-

Base on
real test

DOD80%2)

Until 80%
of Initial Discharge Capacity

> 2,500 cycles

Fitting function
: y = -(0.98E-7)x2-(5.46E-3)x+100

Expected
Cycle times

DOD20%3)



> 11,500 cycles

Fitting function
: y = -(1.697E-3)x +100.07

Expected
Cycle Times

1) Full Discharge   2)Partial Discharge   3)Shallow Discharge
